Defeito: Inoperante
Autor: Junior de Fátima Lima - Ibitira - BA
Relato:
Ao analisar o aparelho, observei que o fusível estava aberto. Testei o FET Q701 (2SK2139) que estava em curto. Liguei novamente o aparelho, mas não funcionou. Testei então os resistores R727, R728 e R729 encontrando-os abertos. Conclui que queimaram quando o transistor entrou em curto. Fiz a troca destes componentes e com isso o televisor voltou a funcionar normalmente.

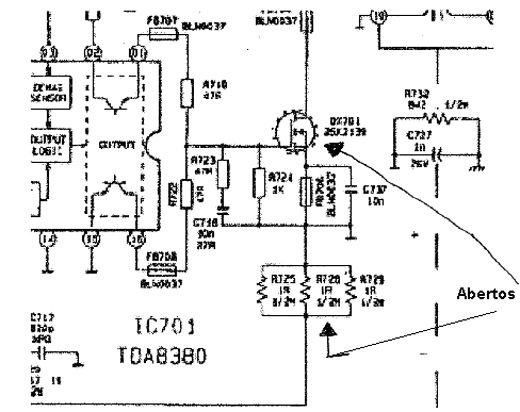

Diagrama do setor do aparelho fornecido pelo autor.
