Defeito: Inoperante
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Abri o aparelho e passei a analisar visualmente os componentes em busca de algum com defeito, tais como resistores carbonizados, capacitores estourados ou fusíveis queimados. Encontrei na fonte chaveada o capacitor C708 com um aspecto suspeito (estufado). AO testá-lo fora do circuito descobri uma elevada fuga. Efetuei a sua troca e com isso o televisor voltou a funcionar normalmente.

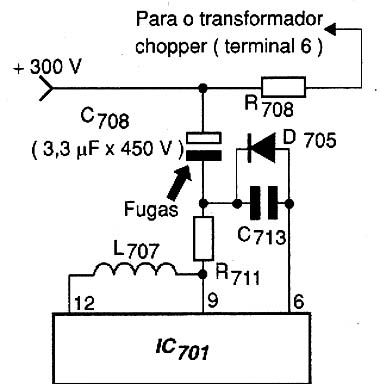

![Diagrama do setor do aparelho desenhado pelo autor.
Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0228_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
