Defeito: Problema de sincronismo vertical
Autor: José Luiz de Mello
Relato:
Ao ligar o aparelho verifiquei que ficavam faltando uns 3 ou 4 cm de imagem na parte inferior da tela. Pesquisando o circuito de varredura vertical, testei os transistores de saída vertical Q501 e Q502, o trimpot R517 de ajuste de altura e o trimpot R521 de linearidade vertical. Todos esses componentes estavam bons. Ao fazer o teste de estado nos resistores R618 e R619 de 100 ?, encontrei-os abertos. Feita a troca dos componentes, o defeito desapareceu e o aparelho voltou a funcionar normalmente.

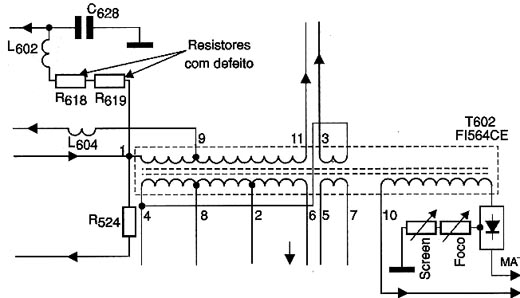

![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0204_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
