Defeito: Sem sincronismo vertical
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, a imagem e o som estavam normais, no entanto por falha de sincronismo a imagem descia lentamente. Pesquisando o circuito do IC501 (LA7830) encontrei os componentes até o trimpot TR508 (altura vertical) em ordem. Porém, o defeito estava no controle de altura vertical. Feita a troca do controle (trimpot) o defeito foi eliminado e o televisor voltou a funcionar corretamente.

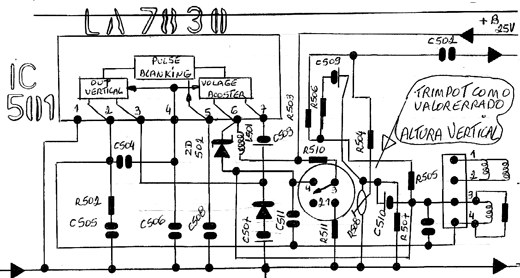

Diagrama do setor com defeito feito pelo autor.
