Defeito: Não funciona
Técnico: Alexandre José Nário – Blumenau – SC
Relato:
Este tipo de defeito é característico de problemas na fonte chaveada ou curto-circuito em uma das cargas do secundário. De início, desliguei as três cargas no secundário de T701 (115 V, 14 V e 12 V) e as tensões permaneceram ausentes, o que evidenciava defeito na fonte. De posse do manual técnico do aparelho, notei que o pino 13 do integrado IC701 (TDA8380) em funcionamento normal deveria ter 1,2 V, mas estava praticamente com zero volt. O pino 13 deste integrado está ligado internamente a um circuito de proteção, cuja função é identificar algum curto em uma das cargas e desligar a fonte, através do corte do MOSFET via pino 16. Ao testar componentes associados ao pino 13 do integrado IC701, encontrei o capacitor CX717 (82 pF) com fugas, impedindo a inicialização da fonte. Feita a sua troca, o aparelho voltou a funcionar novamente.

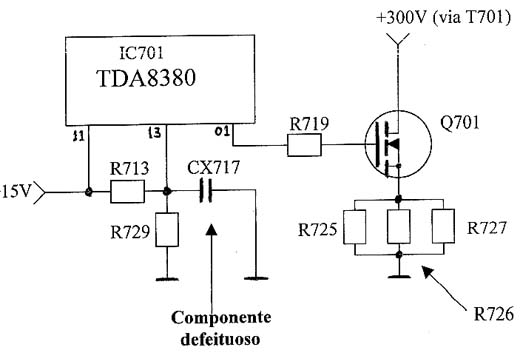

Diagrama do setor do aparelho com o problema indicado.
