Defeito:
Inoperante devido à bobina defletora de saída vertical com fuga
Autor:
Gilnei Castro Muller - Santa Maria - RS
Relato:
Após realizar uma criteriosa inspeção e medição de continuidade dos principais componentes da fonte CA/CC, encontrei o fusível F-802 de 500 mA/250 V aberto. Ao realizar a substituição deste fusível, por não ter encontrado mais nenhum componente suspeito, passe a alimentar o aparelho através da tomada CA. Observei que a tela chegou a se iluminar após sair fumaça da bobina defletora, percebendo-se um forte cheiro de material carbonizado e, ao mesmo tempo, a fonte de 110 V desligou automaticamente. Com o aparelho desligado da rede elétrica, após descarregar a alta tensão (MAT) do TRC, retirei com cuidado a boina defletora, constatando que ela apresentava uma pequena área carbonizada, onde ocorria o centelhamento e fuga entre espiras. Em seguida, fiz a substituição da bobina e o devido reajuste na posição adequada bem como dos anéis de pureza. Ao ligar novamente, o funcionamento do televisor foi normal.

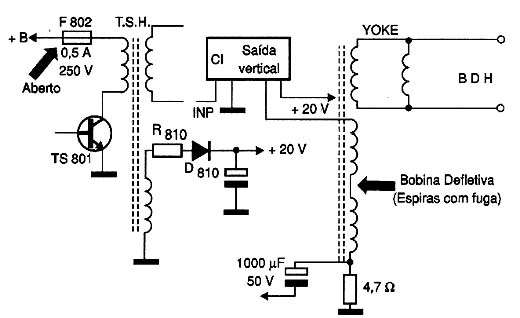

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0288_01.jpg)
