Defeito:
Vertical fechado
Autor:
Junior de Fátima Lima - Ibitira - BA
Relato:
Troquei a saída vertical IC302 TA8403K, mas o problema não foi solucionado. Então fui medir os +B da saída vertical que correspondem aos pinos 3 e 6 que recebem 24 V. Não havia tensão nestes pinos. Com o esquema em mãos segui a linha de alimentação onde encontrei R323 de 1,8 R aberto. Com a troca deste componente, o aparelho voltou a funcionar normalmente.

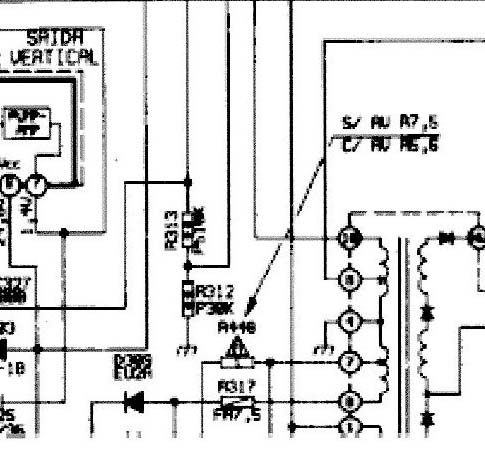

Diagrama do setor do aparelho fornecido pelo autor.
