Defeito: Mau contato
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao acionar a chave Power on o aparelho só funcionava batendo no gabinete; Pesquisando o circuito da CI havia indicação de mau contato. Ao conferir as soldas nos componentes do circuito da fonte de alimentação, encontrei o defeito no IC regulador de tensão SOI STK5343. Na solda do pino 8 e no pino 3 o resistor R815 de 6k8 estava com mau contato. Refeita a solda, o defeito foi eliminado e o aparelho voltou a funcionar normalmente.

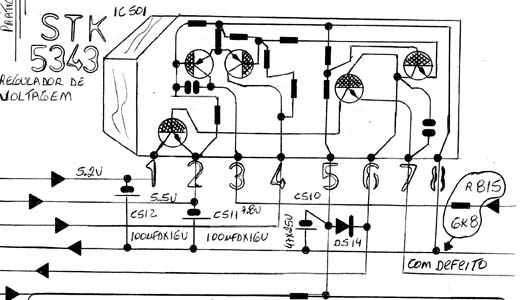

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0172_01.jpg)
Diagrama do setor com defeito feito pelo autor.
