Defeito: Linhas de retraço na parte superior da tela (imagem e som normais)
Autor: Gilnei Castro Müller – Santa Maria – RS
Relato:
Após ligar o televisor observei que na parte superior da tela apareciam fortes linhas claras de retraço que se sobrepunham à imagem apresentada. Com o aparelho desligado da rede de alimentação, realizei uma inspeção visual dos componentes encontrando o resistor R330 de 3k/3 W com a coloração externa escura, demonstrando que foi aquecido além do normal. Retire R330 do circuito e constatei que ele se encontrava aberto. Após realizar a substituição deste resistor, o funcionamento do televisor voltou ao normal.

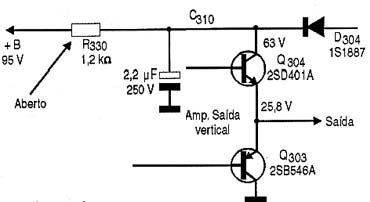

Diagrama do setor com defeito dado pelo autor.
