Defeito: Inoperanteo
Autor: Gilnei de Castro Muller – Santa Maria - RS
Relato:
Ao ligar o aparelho e alimentá-lo corretamente, realizei a medida da tensão de saída da fonte primária onde encontrei um valor de aproximadamente 120 V, o que indicava a falta de consumo do circuito de saída horizontal e consequentemente a inoperância das fontes derivadas de enrolamentos do T.S. H. como +12 V, +16,5 V, +44 V e +180 V. Observei que os resistores R416 e R417 aqueciam excessivamente e a tensão no coletor de TR401 (BF458) estava abaixo do valor normal, aproximando-se de 10 V. prosseguindo, retirei TR401 do circuito e como o mesmo estava normal, passei a dedicar especial atenção aos capacitores próximos ao TR401. Entre os capacitores que medi a isolação, encontrei C414 de 47 kpF com uma fuga em ambos os sentidos. Após a substituição de C414 o televisor teve seu funcionamento plenamente restabelecido.

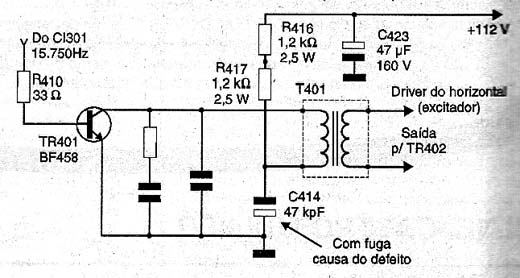

Diagrama do setor com defeito feito pelo autor.
