Defeito: Sem cor
Autor: Alexandre José Nário – Jataúba - PE
Relato:
A falta de cor normalmente é atribuída ao processador de croma com problemas, que neste aparelho está incorporado ao circuito integrado IC501 (TDA3567A7L). Testei os componentes de polarização, acoplamento e desacoplamento encontrando o capacitor C511(10 nF) aberto. Feita a troca deste capacitor, o aparelho voltou a funcionar normalmente.

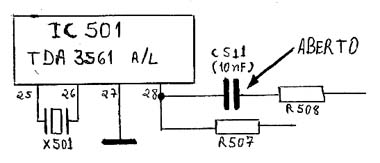

Diagrama do setor do aparelho desenhado pelo autor.
