Defeito: Não funciona, com forte apito
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Este defeito é causado normalmente pelo estágio oscilador horizontal fora de frequência. Verifiquei as tensões do transistor driver T503 encontrando pequenas alterações. Fiz um exame mais detalhado no setor encontrando o resistor R547 (2,2 k ohms) aberto. Feita a troca deste componente, o aparelho voltou a funcionar normalmente.

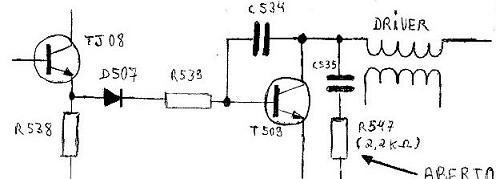

Diagrama do setor com defeito feito pelo autor.
