Defeito: Imagem com distorção e som com chiados
Técnico: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Ao ligar o aparelho, a imagem estava com ondulações fortes e o som estava com chiados. Pesquisando o defeito a partir da fonte de alimentação externa, no circuito da fonte, os diodos retificadores estavam bons. Ao fazer o teste no capacitor eletrolítico de filtro de 3 300 uF x 25 V encontrei o PCI partido. A solda no terminal negativo do capacitor estava solta. Após nova soldagem, o defeito foi sanado e o aparelho voltou a funcionar normalmente.

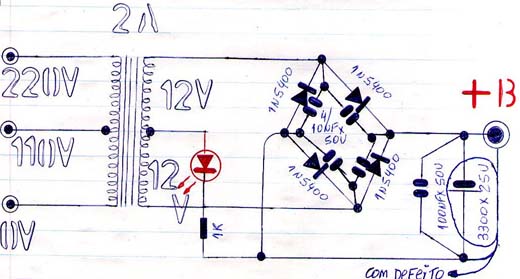

Diagrama da fonte desenhado pelo próprio autor.
