Defeito:
Não funciona
Autor:
Alexandre José Nário - Jataúba - PE
Relato:
Ao ligar o aparelho, observei que não funcionava, mas o LED stand by permanecia acesso. O televisor chegava a funcionar normalmente somente ao se pressionar a tecla Canal + do seu painel. Pelos sintomas, a suspeita recaiu no circuito responsável pela partida da fonte (stand by). Comecei testando os componentes ativos, analisando os transistores Q7650 e Q7608, porém estavam bons. Testei também os diodos zeners D6650 e D6653 encontrando D6650 (9V1) completamente em curto. Fiz a troca desse componente e com isso, o aparelho voltou a funcionar normalmente.

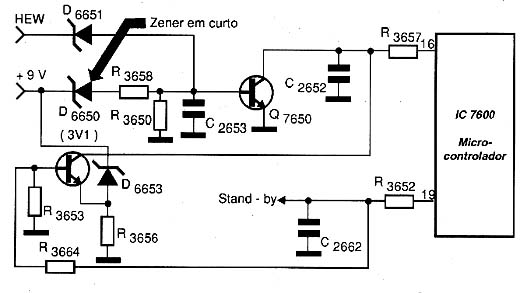

Diagrama do setor do aparelho fornecido pelo autor.
