Defeito:
Ao ligar entra em standby
Autor:
Junior de Fátima Lima - Ibitira - BA
Relato:
Comecei efetuando os testes nos +B da fonte (IC7520 MC446030) que deve ter 13,6 V a 14,8 V no pino 1. Esta tensão estava normal. Fui então analisar as tensões de +B de 150 V do flyback onde encontrei apenas 34 V, o que não é normal. Troquei então o flyback e com isso o aparelho voltou a funcionar normalmente.

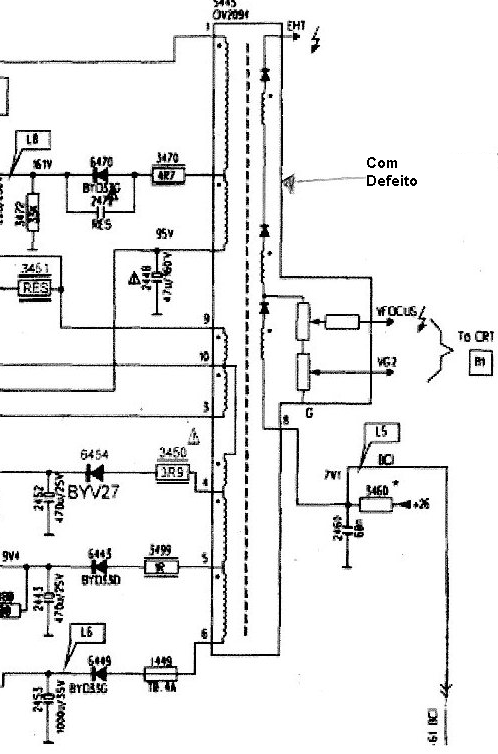

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0257_01.png)
Diagrama do setor do aparelho fornecido pelo autor.
