Marca: Philips
Defeito: Não lê USB
Autor: Alexandre J. Nário
Relato:

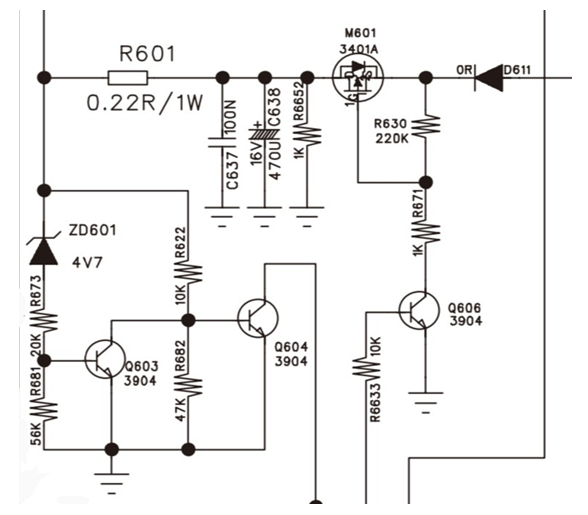

Iniciei a reparação substituindo o conector USB que apresentava sinais de desgastes. Ao testar com um pen drive, o defeito persistiu. O próximo passo foi verificar a alimentação (+5V) da porta USB. Não havia nenhuma tensão. Analisando o diagrama elétrico, constatei que a tensão que alimenta o conector USB vem através do diodo D611, via resistor R601 (0,22Ω/1W) e, por necessitar de uma baixa corrente no setor, ela é regulada apenas pelo diodo zener ZD601 (4,7V). Medindo alguns pontos do circuito, encontrei tensão no catodo do diodo D611, assim como na entrada e saída do transistor chaveador M601. O resistor R601 por ser de baixo valor e só haver tensão em apenas um dos seus terminais, cheguei a conclusão que o mesmo encontrava-se aberto. Realizei a sua troca e o problema da entrada USB foi resolvido.
