Defeito: Sem sincronismo vertical e horizontal
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Analisei o transistor separador de sincronismo T401. Medi a tensão no coletor onde encontrei 7 V, valor abaixo do normal. Na base encontrei 0,1 V, também valor abaixo do normal. Suspeitei do transistor T401 dessoldando-o do circuito e testando-o fora, mas ele estava bom. Para tirar duvidas, troquei-o por outro, mas não era o transistor a causa do problema. Fui então ao capacitor cerâmico C408, dessoldando-o do circuito e testando-o fora do circuito. Encontrei uma pequena figa. Feita a substituição deste componente, o televisor voltou a funcionar normalmente.

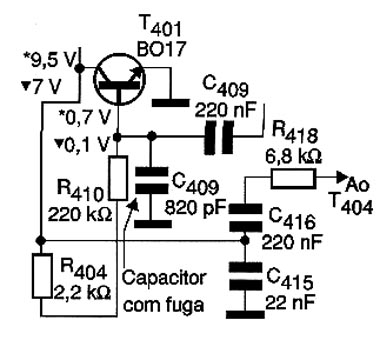

![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0201_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
