Defeito: Efeito veneziana
Autor: Alexandre José Nário - Jataúba - PE
Relato:
O efeito "ventania" manifesta-se na imagem de um televisor quando existem defasagens entre os sinais do transmissor e do receptor. Analisando o diagrama do aparelho, observei que o componente responsável pela linha de retardo PAL-M é o CI 7256 (TDA 4661). Inicialmente. Testei os componentes de polarização, acoplamento e desacoplamento desse CI, além de medir a tensão de +B. Estavam rodos normais. Assim, fiz a substituição do próprio CI e com isso o aparelho voltou a funcionar normalmente.
![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0199_01.jpg)

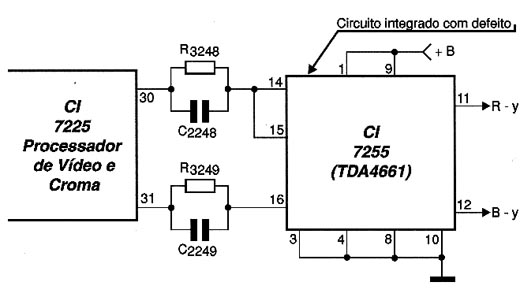

Diagrama do setor do aparelho desenhado pelo autor.
