Defeito: Sem vídeo, som e trama normais
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Após ligar o televisor constatei que o som estava normal, porém a tela estava totalmente clara. Verificando a fonte de alimentação, não encontrei nada de anormal. Comecei então a fazer testes nos componentes do circuito de varredura horizontal TS358/TS359 e TS368. Todos estavam bons. Verificando o transistor TS272 do tipo BD115 (saída de vídeo), não encontrei tensão na base e no coletor. Analisando os componentes na linha de +B de 180 Vcc encontrei o microchoque de 100 uH (S-370) aberto. Feita a troca desse componente, o aparelho voltou a funcionar normalmente.

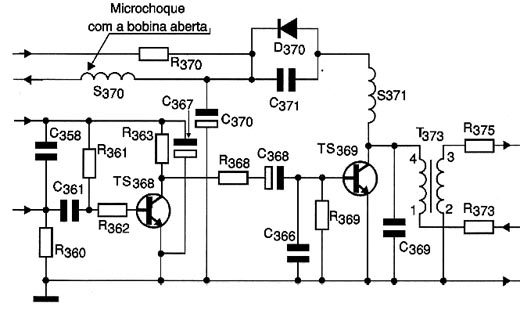

![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0195_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
