Defeito: Inoperante
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Examinei inicialmente o fusível F1500, encontrando-o aberto. Troquei este fusível, mas ao alimentar o aparelho, ele queimou novamente. A suspeita recaiu então sobre os componentes da fonte chaveada no setor em que circulam correntes intensas. Testei alguns componentes ativos, chegando ao transistor Power-FET Q7518 (P6NA60) que estava totalmente em curto. Fiz a troca deste transistor e o aparelho voltou a funcionar normalmente.

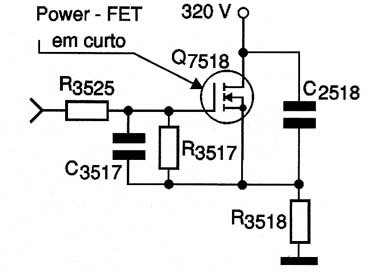

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0158_01.jpg)
Diagrama do setor com defeito feito pelo autor.
