Defeito: Retraços na parte superior da tela - demais funções normais
Autor: Luciano Borges Muller - Santa Maria - RS
Relato:
Iniciei as pesquisas do defeito diretamente pelo circuito de deflexão vertical, indo aos componentes da família (grupo) 400 com especial atenção aos capacitores eletrolíticos ligados em torno de IC 400 (TDA3653AG). Encontrei então o capacitor eletrolítico C400 de 100 uF x 40 V com perda de capacitância (baixa capacitância). Feita sua substituição por outro em boas condições, o aparelho voltou a funcionar normalmente.

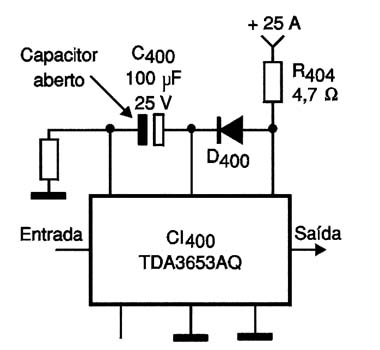

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0150_01.jpg)
Diagrama do setor com defeito feito pelo autor.
