Defeito: Falta de sincronismo horizontal
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Ao ligar o televisor, o som era normal, porém a imagem se deslocava da esquerda para a direita da tela, tornando impossível distinguir alguma cena. O trimpot R394 de 220 ? não fixava a imagem. Com o aparelho desligado da rede, verifiquei os transistores TS380 (BC548) e TS292 (BC558), encontrando o TS380 completamente aberto entre todos os terminais. Após realizar a substituição do TS380, liguei novamente o televisor que apresentou a imagem normal e o som, com a fixação do sincronismo horizontal.

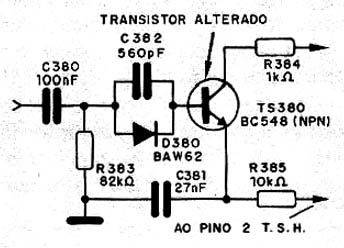

![Diagrama do setor do aparelho fornecido pelo autor. Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0133_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
