Marca: Philips
Defeito: Não sintoniza canais altos
Autor: Volnei dos Santos Gonçalves
Relato:
Em primeiro lugar comecei a verificar o seletor U104 1.50. Lá encontrei um zener, que segundo o esquema, deveria apresentar uma tensão de 33 V em seu catodo, mas só encontrei perto de 15 V. Daí, concluí que este componente estava com defeito. Feita sua troca, o aparelho voltou a funcionar normalmente.

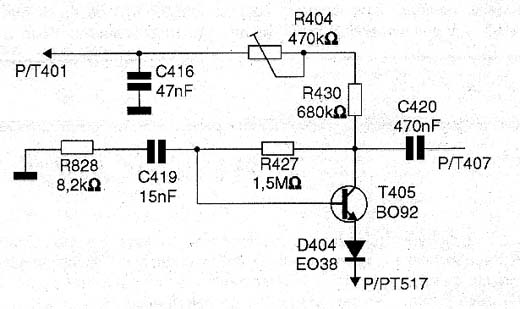

Diagrama do setor do aparelho fornecido pelo autor.
