Defeito: Sem som e imagem (Com MAT e trama normal)
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:
Inicialmente, ao ligar e alimentar o televisor, constatei que existia o MAT e também a trama era normal e além disso o TRC apresentava um bom brilho. Ao aplicar um sinal no pino 8 de B402A (PCL-84) praticamente nada se percebia na tela ou se ouvia no alto-falante.
Assim, resolvi medir as tensões no pino de B402A. Todas estavam normais com exceção do pino 6 (placa), que em lugar de 190 V prevista encontrei praticamente zero volt. Observei que R607 (6,8k x 5 W) aquecia muito.
Analisando melhor o esquema elétrico conclui que o capacitor C553 de 3,9 pF, se estivesse m curto, poderia causar este problema todo, alterando a tensão de placa. Desliguei o aparelho da tomada e ao medir a continuidade de C553 constatei que estava com resistência ohmica entre 50 e 180 ohms. Substitui o capacitor e com isso o aparelho voltou ao funcionamento normal.

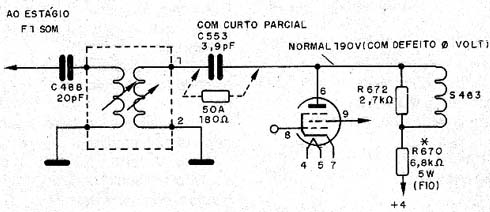

Diagrama do setor do aparelho fornecido pelo autor.
