Defeito: Funciona 2 segundos e para 2 segundos
Autor: Volnei dos Santos Gonçalves
Relato:
Em primeiro lugar verifiquei o +B na saída horizontal. Passei a verificar o circuito de proteção, este circuito corta a frequência horizontal quando existe tensão na saída do TSH. Passei a verificar os componentes do mesmo e verifiquei que TS305 estava aberto. Feita a substituição deste componente, o televisor voltou a funcionar normalmente.

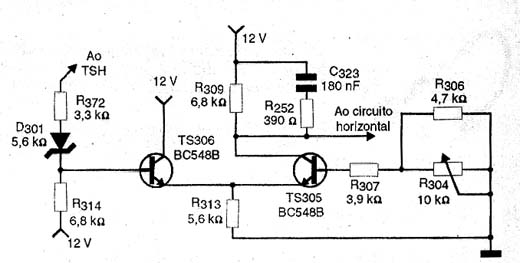

Diagrama do setor com defeito dado pelo autor.
