Defeito: Desarmando o painel multitensão ASSY
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, a fonte de alimentação desarmava e ao mesmo tempo fazia o ruído de ripple forte no alto-falante. O diodo LED não acendia. Pesquisando o circuito da multi -tensão encontrei-o normal. Revisando o circuito de varredura horizontal, encontrei o flyback T564 com defeito., Ao fazer a troca do componente o aparelho voltou a funcionar normalmente.
Obs: Trata-se de aparelho antigo fabricado em 1985 com controle de graves/agudos (bass/treble) no som , com boa qualidade de som e gabinete de madeira tipo aglomerado.

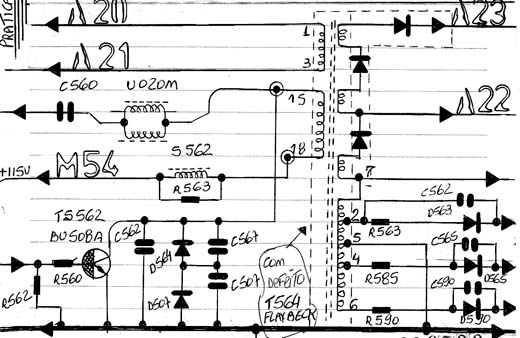

Diagrama do setor com defeito feito pelo autor.
