Defeito: Som intermitente
Autor: Alexandre José Nário – Jataúba - PE
Relato:
Comecei a análise fazendo uma verificação visual da etapa de áudio em busca de soldas frias que poderiam causar este tipo de defeito.Não encontrei nada de anormal. Concentrei então minha atenção à saída de som e antes de trocar o CI 161 (TBA1205) testei os componentes de polarização, acoplamento e desacoplamento do CI IC161. Encontrei então o capacitor C161 (22 nF) com elevadas fugas. Feita a troca desse capacitor o defeito foi eliminado.

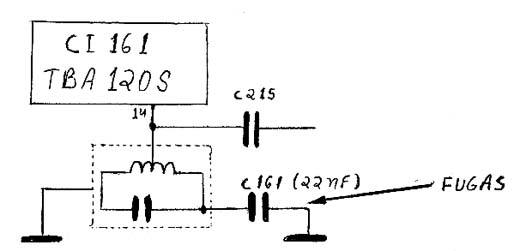

Diagrama do setor do aparelho desenhado pelo autor.
