Defeito: Sem som nem imagem (sem trama)
Autor: Alexandre José Nário – Jataúba - PE
Relato:
Ao abrir o aparelho encontrei o transistor T7321 com a base solda da placa. Refiz a solda e ao ligar o aparelho, nada ocorreu Prosseguindo com o aparelho desligado da rede, fiz um teste em todos os componentes da fonte primário onde encontrei o resistor R3319 aberto (100 k ohms). Troquei o resistor por outro de mesmo valor e quando religuei o televisor o funcionamento foi normal.

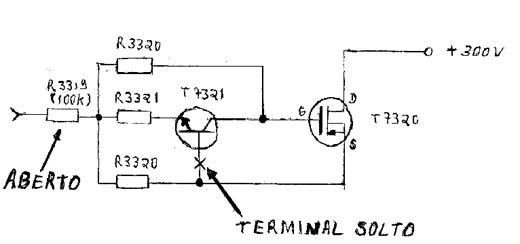

Diagrama do setor do aparelho desenhado pelo autor.
