Defeito: Sem áudio e vídeo
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:
Quando o aparelho era ligado ocorria a constatação da presença de MAT, mas todos os circuitos de áudio e vídeo continuavam inoperantes. Com a ajuda do diagrama do aparelho, verifiquei que as tensões nos pontos +13 e +13ª não existiam (nulas). Medindo os componentes nesta fonte, encontrei o resistor R585 e 1 ohm aberto e o diodo D586 com acentuada resistência de fuga em ambos os sentidos. Substituindo estes dois componentes foi possível restabelecer o funcionamento correto de todos os circuitos do televisor, com a imagem e o som reproduzidos corretamente.

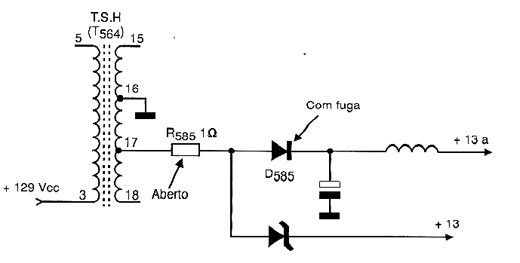

Diagrama do setor do aparelho fornecido pelo autor.
