Defeito: Faiixa vertical mais clara no centro da imagem
Autor: Volnei dos Santos Gonçalves – Pelotas – RS
Relato:
Comecei os teste pelo oscilador horizontal, verificando as tensões nos transistores. Ao medir o coletor de RS368 notei que a tensão estava muito abaixo do valor normal. Testei então os resistores com o ohmímetro e R367 que deveria ser de 15 k estava com mais de 40 k. Troquei-o por um novo e com isso o televisor voltou a funcionar normalmente.

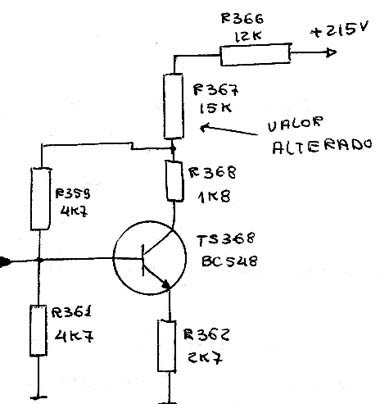

Diagrama do setor do aparelho desenhado pelo autor.
