Defeito: Falta de varredura horizontal
Autor: Alexandre José Nário – Jataúba - PE
Relato:
A falta de varredura horizontal tem como característica uma fina linha vertical no centro da tela. O melhor procedimento para a manutenção é começar a análise a partir da bobina defletora horizontal (yoke) e seguir em direção ao estágio horizontal em busca de componentes com problemas. Com o aparelho desligado da rede elétrica e com o ohmímetro na escala x1 medi a continuidade do yoke, encontrando-o em perfeitas condições. Segui o percurso dos impulsos de sincronismo horizontal até encontrar o capacitor C455 (33 uF x 40 V) sem capacitância. Feita a sua substituição o aparelho voltou a funcionar normalmente.

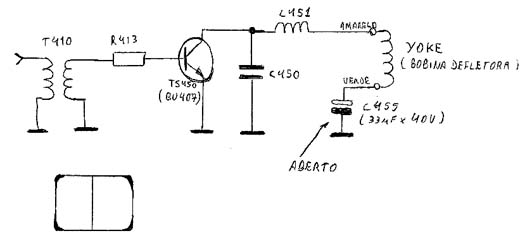

Diagrama do setor com defeito feito pelo autor.
