Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Ao ligar o aparelho percebi que além de não funcionar era ouvido um apito de baixa intensidade, indicando que havia oscilação. Abri o televisor e medi as tensões nos principais pontos da fonte chaveada e do setor horizontal encontrando-as com as mesmas indicações do esquema elétrico. Ao fazer um exame visual meticuloso na placa de circuito impresso, encontrei o indutor L5323 (estágio da fonte chaveada) com um terminal solto da placa do circuito impresso. Refiz a solda e o aparelho voltou a funcionar normalmente.

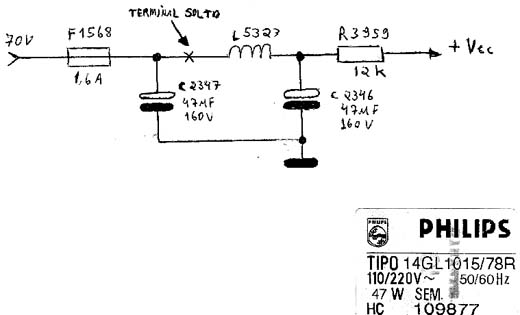

Diagrama do setor com problemas, feito pelo próprio autor.
