Defeito: fonte baixa
Autor: Alexandre José Nário
Relato:
Inicialmente desliguei todas as tensões na saída do transformador chopper e as mesmas se mantiveram baixas. Diante do fato, as suspeitas recaíram sobre o circuito primário da fonte. Na etapa primária da fonte, Verifiquei os resistores e todos estavam com os valores corretos.

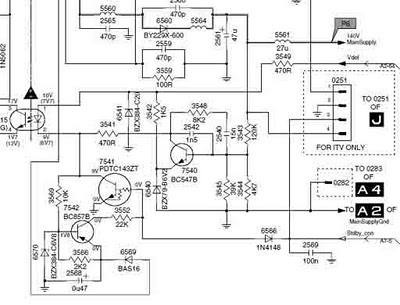

Essa fonte chaveada é auto-oscilante (quando se liga o aparelho, um resistor polariza a base do regulador e este conduz, fazendo passar corrente no chopper que induz um pulso no secundário, sendo aplicado na base através de um resistor em conjunto com um capacitor. O regulador então corta, interrompe a corrente, e o chopper induz outro pulso para a base fazendo o regulador conduzir novamente e este ciclo repete-se. Por isso, denomina-se fonte auto oscilante. O +B na saída desta fonte já está estabilizado e vai alimentar o circuito horizontal do televisor).
A prática constante ao longo dos anos me revelou que os foto-acopladores da Philips apresentam muitos problemas (fugas ou discrepâncias de valores). Fiz sua troca por um componente novo (mesmo sem testar) e ao ligar o aparelho o defeito foi solucionado.
