Defeito: Tela apagada (sem trama), som normal

Autor: Alexandre José Nário – Jataúba – PE



Relato:

A tela apagada e o som normal ao indícios de que o problema está no setor horizontal ou no circuito de polarização do cinescópio. Inicialmente verifiquei se existia MAT aproximando meu braço da parte frontal do tubo de imagem ao ligar o aparelho. Não notei a atração dos pelos, o que ocorre quando há MAT normalmente. Abri o aparelho e comecei fazendo um exame visual dos componentes em torno do flyback encontrando uma solda fria no diodo D6531. Refiz a solda e, com isso, a imagem voltou a aparecer sem problemas.

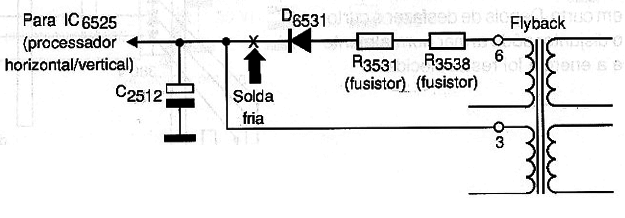

Diagrama do setor do aparelho fornecido pelo autor.
