Defeito: Ao ligar entra em standby
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
Comecei efetuando os testes nos +B da fonte do IC (7520MC445030) que tem de 13,6 a 14,8 V no pino 1, encontrando estas tensões normais. Fui então analisar as tensões no +B de 150 V do flyback encontrando apenas 34 V, o que não é normal. Assim, ficou provado que havia uma fuga de tensão. Troquei o flyback e com isso o problema foi solucionado.

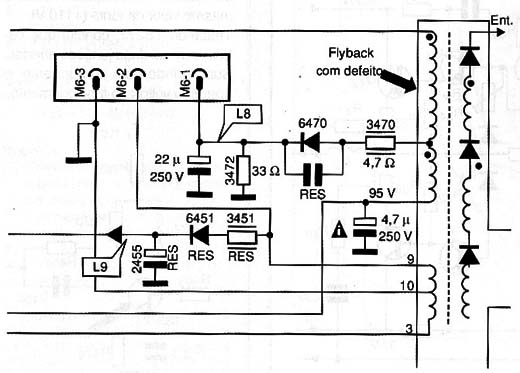

Diagrama do setor do aparelho fornecido pelo autor.
