Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Pelo sintoma, verifiquei inicialmente se haviam as tensões de 10, 95, 10 V e 5 V na saída do transformador T5545. As tensões de 5 V e 10 V que são usadas para sincronização da fonte com a saída horizontal e para alimentar o microcontrolador estavam ausentes. Com o aparelho desligado da rede e com o ohmímetro testei a malha em que a tensão estava ausente, encontrando o fusível F1572 (315 mA) aberto e o diodo D6560 (BYV27) em curto Feita a substituição de ambos, o televisor voltou a funcionar normalmente.

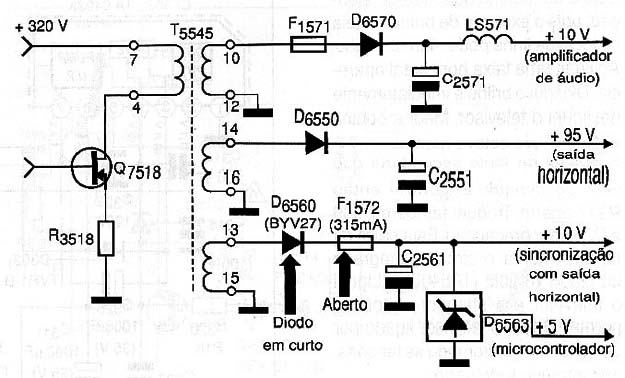

Diagrama do setor do aparelho fornecido pelo autor.
