Defeito: Tela apagada (sem trama), som normal
Autor: Alexandre José Nário - Jataúba – PE
Relato:
A tela apagada e o som normal são indícios de que o problema está no setor horizontal ou no circuito de polarização do cinescópio. Inicialmente, verifiquei se existia MAT, aproximando meu braço da parte frontal do tubo de imagem ao ligar o aparelho. Não notei atração dos pelos, o que ocorre pela presença da MAT normal. Abri o aparelho e comecei fazendo um exame visual dos componentes em torno do flyback encontrando uma solda fria no diodo D6531. Refiz a solda e com isso a imagem voltou ao normal.

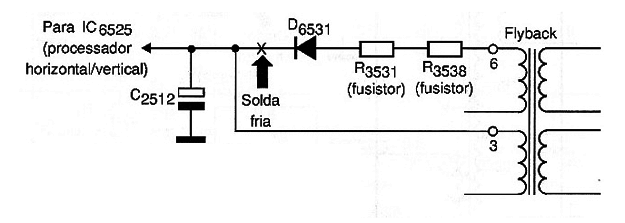

Diagrama do setor do aparelho fornecido pelo autor.
