Defeito: Saída vertical com problemas
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
O televisor funcionava normalmente, mas às vezes apresentava um traço vertical na tela. Ao bater no gabinete, a imagem voltava ao normal. Ao fazer uma revisão no IC400 (TDA3651Q – Oscilador de varredura vertical) encontrei mau contato nos pinos 1 e 8. Refazendo as soldas nesses pinos, o defeito foi sanado e o aparelho voltou a funcionar normalmente.

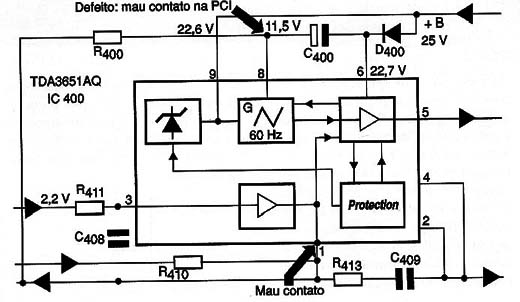

Diagrama do setor do aparelho fornecido pelo autor.
