Defeito: Sem som e sem imagem (caiu água dentro)
Técnico: José Adelmo Costa – Porto Alegre – RS
Relato:
Inicialmente foi feita uma inspeção visual, que é a recomendada para estes casos. Na inspeção encontrei os resistores R315 e R316 de 560 ohms e 6k8 ohms respectivamente carbonizados. Substitui-os mas o aparelho continuou sem funcionar. Encontrei também o diodo D325 para 6,8 V (zener) com problemas e mesmo com sua troca o aparelho não funcionou. Como os dois resistores estão ligados ao pino 11 do CI horizontal, resolvi trocá-lo também. Com esta substituição o aparelho voltou a funcionar normalmente.

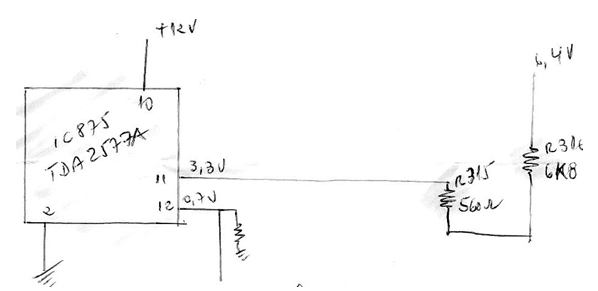

Diagrama do setor com problemas desenhado pelo próprio autor.
