Defeito: Imagem com pouca luminosidade, deficiência horizontal e vertical rolando
Técnico: José Adelmo Costa – Porto Alegre - RS
Relato:
Verifiquei todas as tensões de saída do flyback e encontrando todas normais. Levantei a saída para 12 Vcc do flyback e alimentei com fonte externa. Com este procedimento o aparelho voltou a funcionar normalmente. Conclui então que haveria uma sobrecarga na linha de 12 Vcc. Analisando o circuito, encontrei o capacitor C236 de 22 nF com 3 k de resistência ohmica. Feita a substituição do capacitor, o aparelho passou a funcionar normalmente.

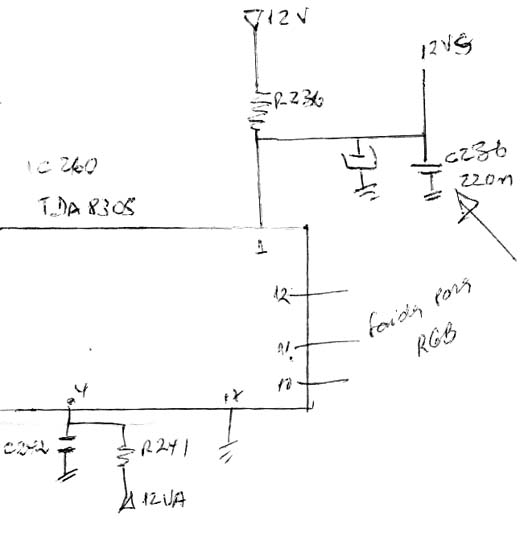

No diagrama desenhado pelo autor, o setor do televisor com problemas.
