Defeito: Inoperante
Autor: Pery J. dos Santos – Pelotas – RS
Relato:
Ao ligar o televisor verifiquei que não funcionava nada. A primeira coisa que fiz foi verificar os componentes da fonte de alimentação onde encontrei os diodos 6502 e o 6505 (1N5062) partidos ao meio além de R3506 de 2 R que estava aberto. O D8, 7518 também estava em curto. Depois de substituir todos estes componentes o televisor voltou a funcionar normalmente.

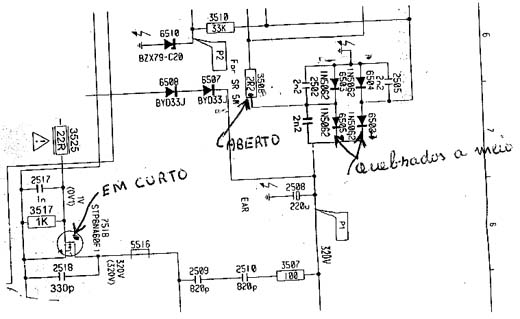

No diagrama o setor do aparelho com problemas escaneado do original.
