Defeito:
Tela clara sem vídeo
Autor:
José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o televisor, não havia som e vídeo, mas havia trama. Examinando o circuito de vídeo, testei o transistor T701 de saída de vídeo, encontrando na sua base a tensão normal. No entanto, a tensão estava incorreta no emissor e no coletor. Verificando o circuito de alimentação do coletor, através do resistor R709, que é conectado ao +B de 130 V não encontrei tensão. O defeito era ocasionado pelo capacitor eletrolítico C437 de 4,7 µF x 160 V que estava em curto e o resistor R433a de 15 Ω x 1/2 W aberto. Feita a troca desses componentes, o problema desapareceu.

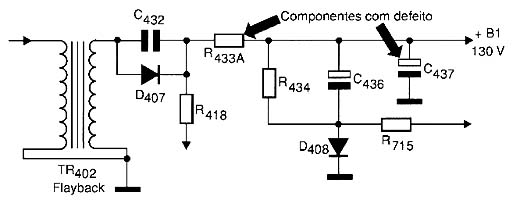

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0300_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
