Defeito:
Tela escura - som normal
Autor:
Alexandre José Nário - Jataúba - PE
Relato:
Pelo sintoma, fui abrindo levemente o controle do screen (localizado no flyback) quando então pude observar um traço horizontal na tela, caracterizando que o defeito estava no estágio vertical. Com o multímetro, constatei que não existia alimentação para o circuito integrado C601 (TDA3653), responsável pela saída vertical. Segui a malha que alimenta o integrado onde localizei o diodo D703 (1N4007) aberto. Efetuei sua troca e com isso o televisor voltou a funcionar normalmente.

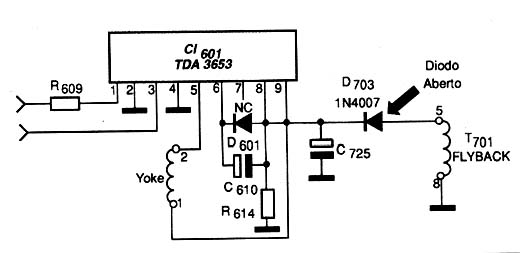

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0286_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
