Defeito:
Não funciona
Autor:
José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O aparelho estava sem trama e sem som. Analisando o circuito da fonte de alimentação, constatei que estava funcionando corretamente. Pesquisando depois o defeito no circuito de varredura horizontal formado pelos transistores T403 (B021) e o excitador T405 (B022), além do transformador driver TF101, encontrei o problema. O transistor T405 (B022) estava aberto entre a base e o emissor. Feita a troca pelo substituto BF422, o aparelho voltou a funcionar normalmente.

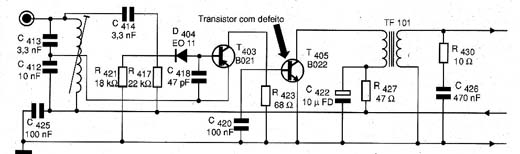

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0277_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
