Defeito:
Não sintonizava canais baixos
Autor:
Gilnei Castro Muller - Santa Maria - RS
Relato:

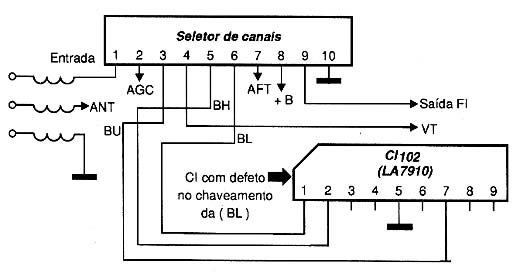

Ao ligar o televisor, verifiquei que era possível sintonizar apenas os canais altos (BH), ao passo que quando indicava a sintonia dos canais baixos (BL) na tela, devendo sintonizar os canais 2 a 6, a tensão de alimentação do pino 6 do seletor de canais não estava presente. Assim passei a verificar o próprio fio condutor que leva essa tensão ao seletor. Estando normal, passei a examinar o funcionamento do IC-102 (LA-7910) responsável pelo chaveamento das bandas. Apesar de existir tensão de alimentação no pino 6 do IC-102, não havia tensão no pino de saída correspondente a Banda L dos canais baixos, o que Le levou a atribuir o problema ao próprio CI. Com a trova do IC-102, o defeito foi solucionado.
Nota: a primeira medida que tomei foi verificar a tensão de sintonia (VT) que chega ao pino 4 do seletor de canais, a qual apresentava uma variação de 0 a 30 V, valor considerado normal, pois estava dentro da faixa limitada pelo diodo zener ZD101 e pela condução do transistor Q-101, responsável também pela variação da tensão de sintonia. Depois verifiquei a existência da tensão de +B que estava presente no seletor de canais em todas as situações nas três bandas. Quando era feita a sintonia dos canais baixos, faltava tensão de chaveamento (alimentação) no pino 6 do seletor, a qual é enviada ao pino 1 do IC-102 (LA-7910) onde já não existia também. À primeira vista o defeito parecia estar no seletor de canais, mas após constatar a ausência de tensão no pino 1 e no pino 8 do seletor, foi possível concluir que o problema estava no CI.
