Defeito:
Não liga
Autor:
Alexandre José Nário - Jataúba - BA
Relato:
A fonte não produzia nenhum ruído ao ligar o televisor. Medi a tensão no capacitor C305. A tensão estava normal (300 V), mas na saída do circuito integrado chaveador-controlador IC901 (STR50103) onde deveria haver 95 V não tinha nenhuma tensão. Antes de pensar em substituir o circuito integrado, testei os componentes associados, encontrando o resistor R902 (470 k Ω) aberto. Troquei o resistor e com isso o aparelho voltou a funcionar normalmente.

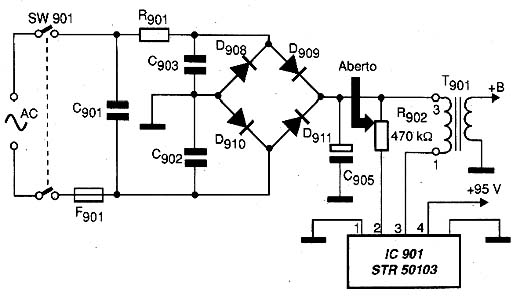

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0262_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
