Defeito: Excesso de brilho e linhas de retraço
Autor: Alexandre José Nário - Jataúba - PE
Relato:
A tela com brilho intenso e linhas de retorno configura normalmente um defeito causado por polarização excessiva do cinescópio (o controle de brilho não atua). Os resistores de polarização do cinescópio são os principais suspeitos. Após alguns testes na etapa suspeita, encontrei o fusistor R715 (4,7 Ω) aberto. Feita a sua substituição, o aparelho voltou a funcionar normalmente.

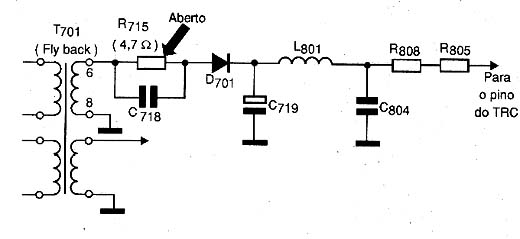

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0249_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
