Defeito: Sem saída de vídeo (som normal)
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Quando o televisor era alimentado pela rede de 220 Vac, o estágio de saída de áudio funcionava normalmente, embora a tela do TRC apresentasse a trama sem nenhuma imagem. Após certo tempo, a tela exibia barras de retraço. Ao realizar a medida da tensão no coletor do transistor de saída de vídeo constatei que em ligar dos 90 V previstos existiam apenas 15 V, o que indicava uma fuga do transistor ou no resistor de coletor ligado ao +B de 130 V, que estaria com sua resistência alterada para um valor maior. Com o aparelho desligado da rede de energia, medi a resistência de R707 e, em lugar di seu valor normal, apresentava 28,4 k Ω, quase três vezes o valor especificado no diagrama. Feita a substituição de R707, a tensão de coletor se normalizou e o televisor voltou a funcionar normalmente.

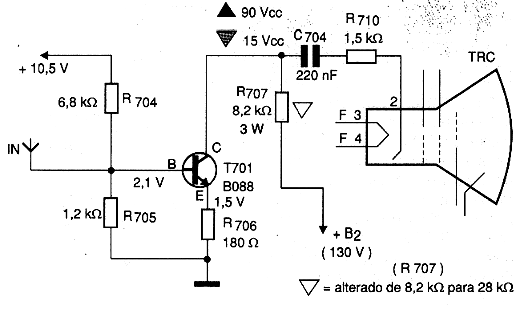

![Diagrama do setor do aparelho desenhado pelo autor.
Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0236_01.png)
