Defeito: O vertical desce e sobe lentamente
Autor: José Luiz de Mello
Relato:
Ao ligar o televisor, a trama e o som estavam normais, porém havia um problema com o sincronismo vertical. A imagem subia e descia lentamente. Ao acionar o controle P403, o sincronismo fixava-se por algum tempo, mas o problema voltava. Verificando componentes do circuito, encontrei os transistores bons. No diagrama não eram mostradas as tensões dos transistores. Ao fazer o teste dos componentes ligados à base de T404, descobri o capacitor eletrolítico C407 de 2,2 µF x 25 V com defeito. Feita a troca deste componente, o problema foi sanado e o aparelho voltou a operar corretamente.

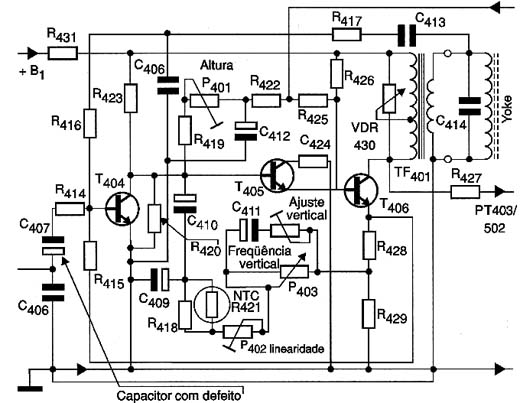

Diagrama do setor do aparelho desenhado pelo autor.
