Defeito: Listas brancas verticais
Autor: Volnei dos Santos Gonçalves - Pelotas - RS
Relato:
A imagem aparecia normal, porém havia duas listas verticais brancas estreitas. Em primeiro lugar verifiquei a tensão da fonte, que estava abaixo do normal e aquecendo. Notei também que o transistor de saída horizontal T408 também estava aquecendo muito. Testei o transistor, mas estava normal. Passe então a verificar os capacitores de acoplamento. Ao medir C426 notei que o mesmo não apresentava nenhuma capacitância. Feita a troca deste capacitor, o televisor voltou a funcionar normalmente.

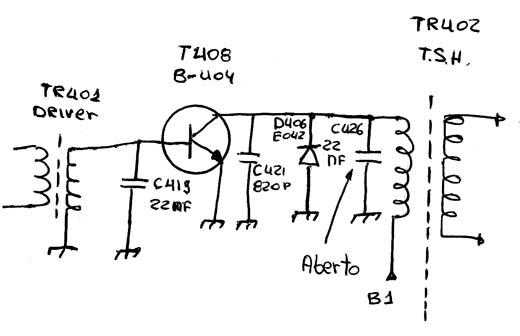

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0163_01.jpg)
Diagrama do setor com defeito feito pelo autor.
